01Surface de projet
Le modèle 3D du terrain fini (TIN) : c'est sur lui que la machine guide le godet ou la lame.
Modèles 3D pour le guidage d'engins Du plan à la machine.
Nous transformons vos plans 2D en modèles 3D précis que votre pelleteuse, niveleuse ou bulldozer à guidage GPS charge directement — dans le format de votre machine et dans le bon système de coordonnées, partout en Europe.
- Livré dans le format de votre machine
- Le bon système de coordonnées par pays
- Contrôlé avant livraison
Studio VM · Topographe 3D · Anzegem (Flandre-Occidentale), Belgique
Pour tous les systèmes de guidage courants
et tout système lisant LandXML ou DXF
Ce que vous recevez
Un modèle que votre machine comprend
Pas de lignes isolées, mais un projet complet : la surface sur laquelle le godet est guidé, le filaire pour le conducteur et un contrôle de chaque pente.
01
02Filaire et lignes de rupture
Bords, axes, bordures et lignes de talus comme repères sur l'écran en cabine.
03Courbes de niveau
Pour contrôler le modèle d'un coup d'œil, et pour l'implantation sur chantier.
04Contrôle des pentes
Chaque talus et chaque écoulement vérifiés avant de déplacer le moindre mètre cube.
Pour qui
Pour ceux qui préparent le chantier
Que vous pilotiez la machine, dessiniez le projet ou implantiez le chantier : vous recevez un modèle qui fonctionne tout de suite.
- EntrepreneursVos plans en modèle pour votre pelle, niveleuse ou bouteur. Pour chaque système, même en urgence.Demander un devis
- Bureaux d'études et architectesVotre projet en modèle 3D pour la machine de l'entrepreneur, avec un contrôle du projet avant le début du chantier.Demander un devis
- GéomètresSous-traitance quand le travail s'accumule : nous réalisons le modèle, vous le livrez sous votre propre nom.Demander un devis
Méthode
Du plan à la machine en quatre étapes
Vous envoyez les plans, nous livrons un modèle prêt à charger. Aucun logiciel à apprendre, aucune licence à acheter.
- 01
Envoyer les plans
PDF, DWG, DXF ou LandXML — avec l'adresse du chantier et la marque de votre guidage.
- 02
Devis sur mesure
Vous recevez un prix et un délai clairs, sur base de vos plans.
Voir les tarifs - 03
Modélisation et contrôle
Nous construisons le modèle 3D et vérifions niveaux, pentes et raccords.
- 04
Prêt pour la machine
Livraison dans le format de votre machine, dans le système de coordonnées du chantier.
Applications
De la fouille au tracé routier
Tout projet où une machine guidée par GPS doit creuser, régler ou poser au bon niveau, y compris égouttage, tranchées et terrains de sport.

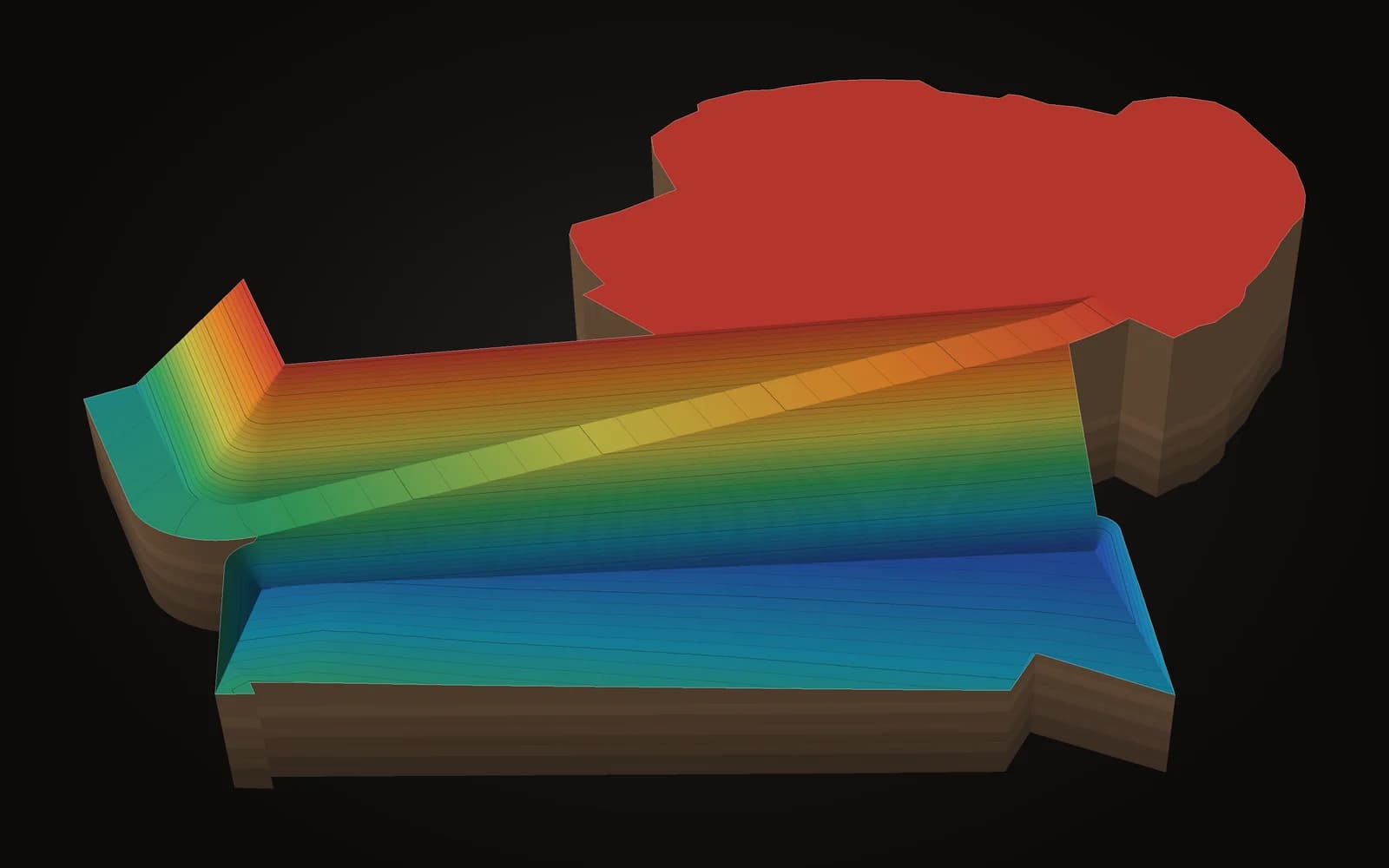

Terrassements et plateformes
Zones d'activité, lotissements et plateformes de fondation.

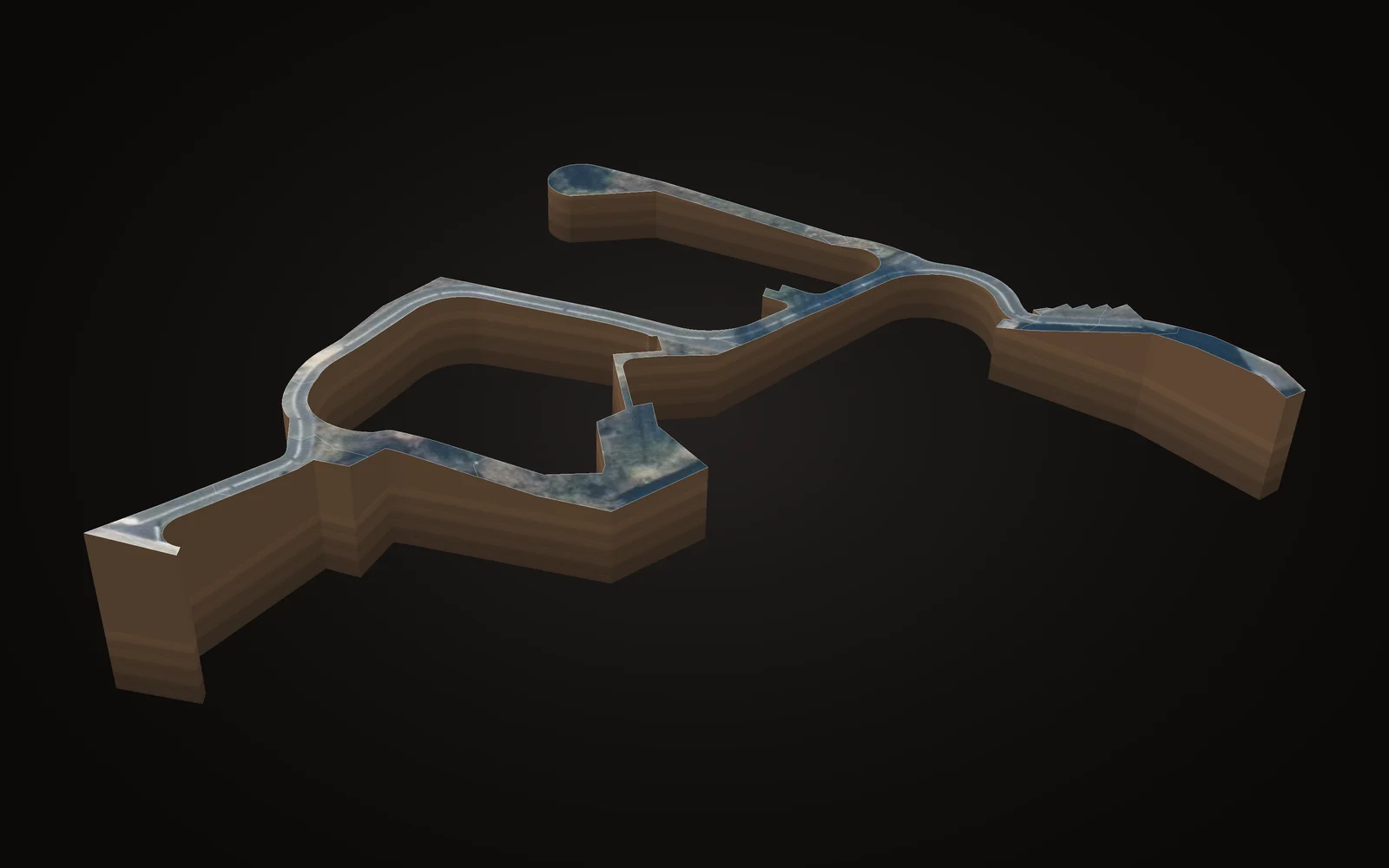

Voiries et tracés
Routes, pistes cyclables et accès avec leurs profils.

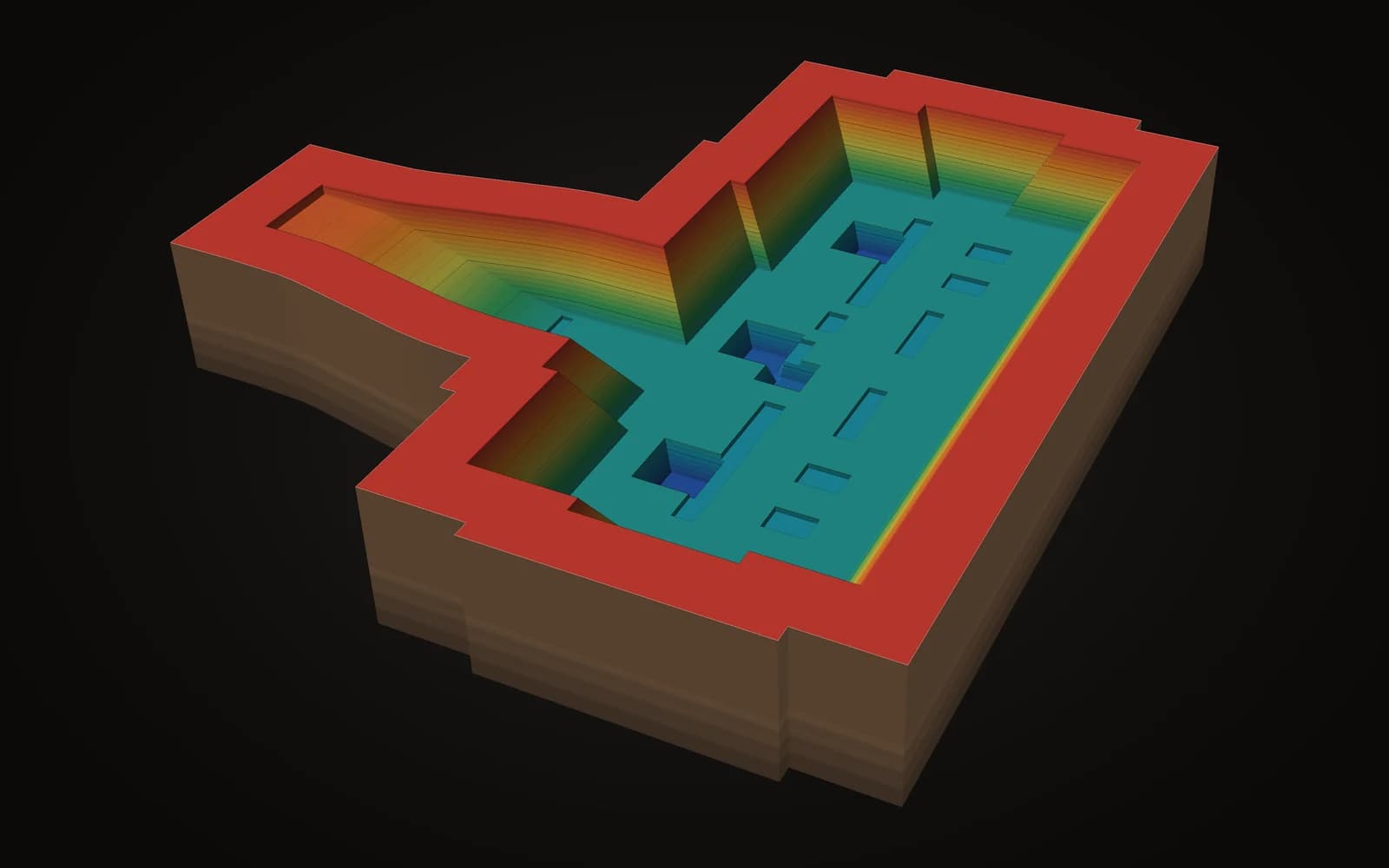

Fouilles
Excavations avec talus et fonds de fouille à niveau.

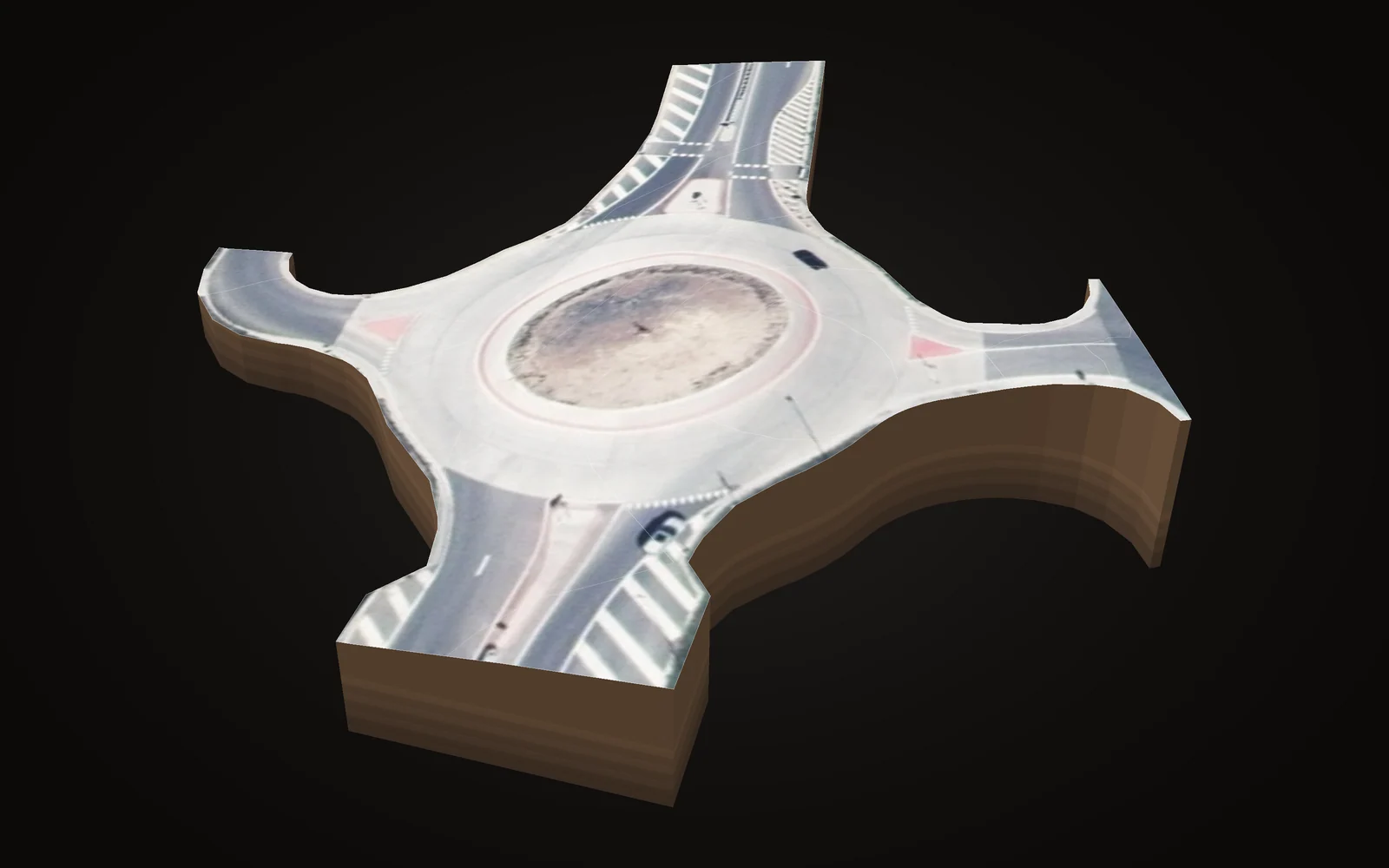

Carrefours et revêtements
Giratoires, carrefours et parkings, avec dévers et écoulements au centimètre.
Partout en Europe
Le bon système, dès l'adresse du chantier
Un modèle dans le mauvais système de coordonnées tombe à côté du chantier. C'est pourquoi nous demandons l'adresse du chantier : elle détermine aussitôt le système et la référence altimétrique du pays.
En savoir plus sur les systèmes de coordonnées- BelgiqueEPSG:31370Belgian Lambert 72 · TAW / DNG (Oostende)
- Pays-BasEPSG:28992Amersfoort / RD New · NAP
- LuxembourgEPSG:2169LUREF / Luxembourg TM · NG95
- FranceEPSG:2154RGF93 / Lambert-93 · NGF-IGN69
- AllemagneEPSG:25832ETRS89 / UTM zone 32N · DHHN2016
- AutricheEPSG:31255MGI / Austria GK M31 · GHA (Triest)
- SuisseEPSG:2056CH1903+ / LV95 · LN02 / LHN95
- Royaume-UniEPSG:27700OSGB36 / British National Grid · ODN (Newlyn)
- IrlandeEPSG:2157IRENET95 / Irish Transverse Mercator · Malin Head
- EspagneEPSG:25830ETRS89 / UTM zone 30N · REDNAP (Alicante)
- PortugalEPSG:3763ETRS89 / Portugal TM06 · Cascais
- ItalieEPSG:6707RDN2008 / UTM zone 32N · Genova (IGM)
- PologneEPSG:2180ETRF2000-PL / CS92 · PL-EVRF2007-NH
- DanemarkEPSG:25832ETRS89 / UTM zone 32N · DVR90
- SuèdeEPSG:3006SWEREF99 TM · RH 2000
- NorvègeEPSG:25832ETRS89 / UTM zone 32N · NN2000
32 pays européens pris en charge — à chaque demande, le formulaire propose le système du chantier.
Prêt à démarrer ?
Envoyez vos plans, recevez un devis sur mesure
Chargez vos plans, indiquez l'adresse du chantier et la marque de votre guidage. Vous recevez un prix et un délai clairs.
Contact
Un projet en préparation ou simplement une question ?
Envoyez-nous un message, ou appelez-nous ou écrivez-nous directement. Nous répondons en général le jour même. Vous avez déjà des plans ? Demandez directement un devis pour que nous puissions les examiner.
